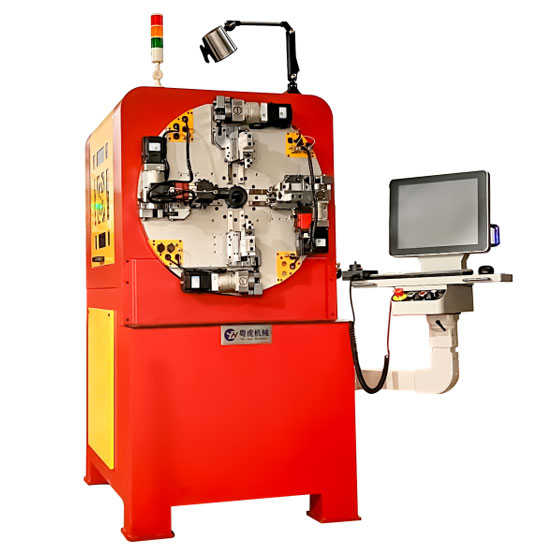

YH-40-10A轉盤式折彎?rùn)C(jī)

分享到微信

×
設備優點:1.同款線徑,只需一套模具,調控電腦數字編程可做任意型狀的產品。2.產品變更尺寸,只需電腦數值相對應改動,產品尺寸變動,無需改模,可以通過編程生產多款產品。3.全自動生產,一個技術工可操作5
產品詳情

設備優點:

1.同款線徑,只需一套模具,調控電腦數字編程可做任意型狀的產品。

2.產品變更尺寸,只需電腦數值相對應改動,產品尺寸變動,無需改模,可以通過編程生產多款產品。

3.全自動生產,一個技術工可操作 5 臺以上同類機型。

4.產品角長可按產品要求切長度,系統配有自動剪線功能,調試不浪費線材 。

5.全自動漆包線調直+去漆+吸塵+上錫+折彎一次性成型,不需要加手工或二次整形,省時省力。

6.轉盤可以320°任意轉動,達到產品的空間角度要求,復雜的產品只需程序編程完成

一、CNC-10軸折彎?rùn)C(jī)配置參數表


設備型號YH-40-10A轉盤式折彎?rùn)C(jī)
加工線徑漆包銅料:  ∮1.0mm-∮4.0mm
送線輪組數3組
轉盤角度+150°至-150°
手臂行程70mm
左右移動范圍

左25mm     右25mm

送線長度無限
1軸手臂匯川0.75KW
2軸手臂匯川0.75KW
3軸手臂匯川0.75KW
4軸手臂匯川0.75KW
5軸左右手匯川0.4KW
6軸卷曲匯川0.4KW
7軸送線三洋2.7KW
8軸轉芯匯川0.4KW
9軸轉盤歐瑞3.8KW(帶剎車)
10軸剝皮機臺達0.75KW(獨立控制,帶吸塵)
伺服總功率 (KW)11.45KW
最大送線速度:(米/分鐘)80米
送線精度:(毫米)0.1±
可支持程序數量10000
界面語言中/英
接入電壓380V
機器運行電壓220V
自動送線架電機功率:(千瓦)400W
電容量 (KVA)10 KVA
機器重量:(千克)1050KG
機器尺寸:(長*寬*高)(毫米)1846*1841*1727mm
自動送線架最大承重:(千克)100KG
圓料盤最大直徑:(毫米)適合料盤范圍200-600mm
自動送線器尺寸:(長*寬*高)(毫米)924*602*1482mm
調直輪數14個
絲桿導軌8條
適用線材金屬材料
CNC控制系統控制屏
系統控制板
格式編程
CNC折彎?rùn)C(jī)專用系統


二、機器工位圖


三、結構優勢說明

精密齒輪箱送線:采用進口伺服通過齒輪傳動的方式進行送線,3組6個送線輪由齒輪箱上部的凸輪結構進行調節壓線松緊度,送線高速穩定精度高,聲音小,兩組導線板限制漆包線位置不跑位,送線長度無限;


折角卷曲機構:通過進口伺服搭配減速機進行驅動,折角精度高,循環折角穩定,采用偏心輪的結構進行折彎或繞線,配合送線箱完成工序,線來控制方形線圈的各個邊長,芯棒來控制不同線圈的 R 角,折線完成后通過手臂伺服驅動氣動剪刀進行剪線作業;折角機構分大卷曲和小卷曲,可根據線徑進行搭配使用扁平線圈折彎或繞線。


四、單機外形尺寸


五、適用新能源領域:

1、汽車工業領域;

如:電動車導電鏈接銅排,新能源汽車扁線(發卡)電機自動化生產線,新能源車充電樁,新能源電動驅動等。

2、電子行業領域;

 如:新能源線圈、電阻、光伏儲能、開關鏈接、電柜鏈接等。

六、設備基本原理

3D折彎?rùn)C(jī)主要是由自動上料機構、校直結構,剝漆機構、送線機構、轉盤機構、成型結構、CNC控制機構等7個構造單元組成,每個構造單元完成不同的工作任務,從而達到統籌需要產品的折彎的形狀。本品為數控10軸3D折彎?rùn)C(jī):數字編程控制伺服完成各種同步功能、精度要求高、速度更快、穩定性更好、調試方便簡單易學等特點。

七、安全注意事項

1. 搬運設備時,請使用工業叉車機床底座位置并正確使用叉運工具(必須是1.5噸以上的起吊工具),以防止損傷。

2. 安裝時應按照使用手冊的說明,如缺少部件,請不要安裝運行。

3.將機器放置在橡膠墊上。

3. 儲存、運輸周?chē)h(huán)境溫度0℃—50℃。濕度30%以下。

4. 請操作人員在使用本設備前應熟讀其使用說明書。

5. 當故障代碼顯示,必須解除故障,重新開啟電源,以免發生事故。

6. 機器正常運轉時,禁止員工身體部位伸入機器工作范圍內。

7. 操作人員必須佩戴安全防護措施:如護目鏡,耳塞等。

八、生產樣品


服務宗旨:粵虎機械廠團隊提供各種線材折彎的解決方案,以良好的服務、標準件多軸的設計理念、專業的開發團隊和可靠的品質,逐漸贏得了全球客戶的信任與合作。
